Sipariş Verme Bilgisi

Doğru Fiber Optic Patch Kablosunu Nasıl Seçilir?

Bir fiber optik yama kablosu seçerken, aşağıdaki faktörleri bilmek daha iyidir:

• Fiber Türü: Uzun mesafeler için tek mod ve daha kısa mesafeler için çok mod seçin.- Hayır.

• Bağlantı tipi: Patch kablo bağlantılarının ekipmanınızla uyumlu olduğundan emin olun (örneğin SC, LC, FC, ST).
• APC veya UPC
• Kablo Uzunluğu: Uygun bir kablo uzunluğu seçmek için cihazlar arasındaki mesafeyi ölçün.

• Uygulama ortamı:Kablo dışarıda veya zor koşullarda kullanılacaksa uygun bir ceketli bir kablo seçin
• malzeme (örneğin UV-sınavına dayanıklı veya yangına dayanıklı).

APCveUPCİkisi de fiber optik bağlantılarda optik sinyallerin verimli iletilmesini sağlamakta çok önemli bir rol oynamaktadır.Aralarındaki temel farklılıklar, konektörün uç yüzünün cilalama açısında ve yansıma özelliklerinde yatmaktadır.Aşağıdaki ayrıntılı farklılıklar:

1.Poliş açısı ve uç yüzünün şekli

UPC (Ultra Polished Connector):

Son yüz şekli: UPC konektörünün son yüzeyi düztür ve cilalama yöntemiYassı cila.

Yansıtıcı özellikler: Son yüzeyi düz olduğundan, UPC bağlantılarının yansıma kaybı nispeten yüksektir, tipik olarak yaklaşık-50 dB.

APC (Köşeli cilalı konektör):

Son yüz şekli: APC konektörünün uç yüzü, tipik olarak bir8 derece.açı olarak da bilinir.açılı cilalama.

Yansıtıcı özellikler: Köşeli uç yüzü nedeniyle, APC konektörleri ışık sinyalinin yansımasını etkili bir şekilde azaltır.-60 dB, özellikle düşük yansıma gerektiren yüksek kaliteli iletişim ortamlarında üstün performans sunuyor.

2.Geri dönüş kaybı

UPC: Geri dönüş kaybı tipik olarak yaklaşık-50 dBSon yüzeyi düz olduğundan, fiber bağlantısı bağlantısında sinyal yansıması nispeten yüksektir, bu da çoğu geleneksel iletişim sistemi için uygundur.

APC: Gelir kaybı tipik olarak-60 dB veya daha iyiÇevresindeki açılı cila, sinyal yansımasını önemli ölçüde azaltır ve sinyal kalitesinin kritik olduğu uygulamalar için idealdir.televizyon yayıncılığı,Veri merkezleri, veUzak mesafe iletişim sistemleri.

3.Uygulama Senaryoları

UPC:

Genel amaçlı fiber optik ağlar ve kısa mesafeli iletişim için uygundur.

Genellikle standart ağ ekipmanları için kullanılır,Fiber-to-the-home (FTTH), ve çok düşük yansımanın sıkı bir gereklilik olmadığı iletişim ortamları.

APC:

Düşük yansıma özellikleri nedeniyle, APC, yüksek hassasiyetli ve yüksek performanslı fiber optik iletişim sistemlerinde yaygın olarak kullanılır.Uzun mesafe iletimi,televizyon yayıncılığı,Veri merkezleri, veYüksek kaliteli fiber optik ağlar.

Özellikle ihtiyaç duyan ortamlar için uygundur.Düşük yansıma kaybı, sinyal müdahalesini azaltır ve sinyal istikrarını artırır.

4.Renk Farkı

UPCTipik olarak kullanılır:MaviBağlantılar.

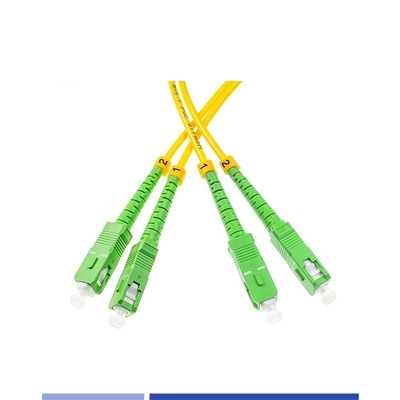

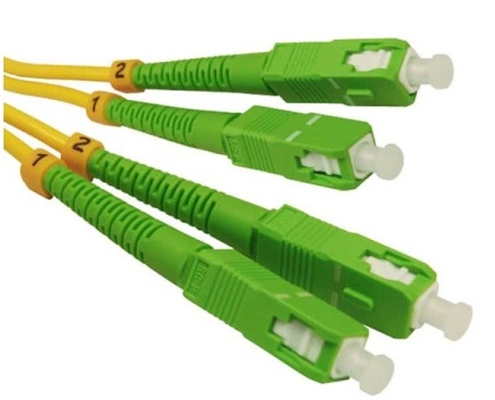

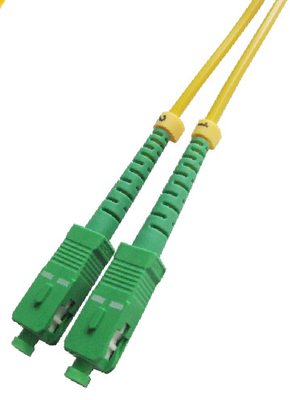

APCTipik olarak kullanılır:yeşilBu renk kodlaması iki farklı cilalama türünü ayırt etmemize yardımcı oluyor.

5.Maliyet ve Performans

UPC: Daha düşük bir maliyete sahiptir ve çoğu genel fiber optik iletişim ihtiyaçlarını karşılamak için yeterince iyi performans gösterir.

APC: Nispeten daha yüksek bir maliyete sahiptir, ancak daha yüksek performans gereksinimleri olan ortamlar için uygun hale getiren üstün yansıma bastırma sunar.
